EinKupfersammelschiene für Elektrofahrzeugbatterienist eine kritische elektrische Verbindung, die die Stromverteilung, den Temperaturanstieg, die Verpackungseffizienz und die langfristige Zuverlässigkeit des Batteriepacks beeinflusst. In diesem Leitfaden wird erläutert, wie Sie Kupfermaterialien auswählen, Leiterabmessungen bestimmen, starre und flexible Sammelschienen bewerten, Verbindungswiderstände verwalten, Beschichtung und Isolierung festlegen und häufige Herstellungsprobleme vermeiden. Es bietet außerdem eine praktische Beschaffungscheckliste, die Ingenieuren und Beschaffungsteams bei der Entwicklung kundenspezifischer Stromschienen hilft, die ihren elektrischen, mechanischen und Produktionsanforderungen entsprechen.

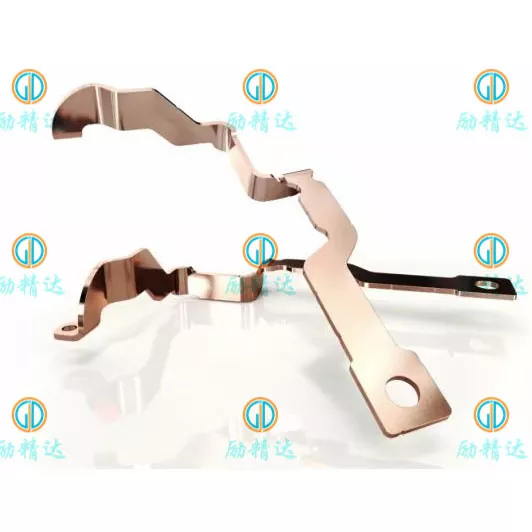

1. Was ist eine Kupfersammelschiene für eine Elektrofahrzeugbatterie?
EinKupfersammelschiene für Elektrofahrzeugbatterienist eine leitfähige Metallkomponente, die zur Übertragung elektrischer Energie zwischen Batteriezellen, Modulen, Schützen, Sicherungen, Stromsensoren und anderen Komponenten im Hochvoltsystem eines Elektrofahrzeugs dient. Abhängig von der Batteriearchitektur kann es sich bei den Sammelschienen um flache Streifen, geformte Platten, laminierte flexible Leiter oder speziell geformte Baugruppen handeln, die nach genauen Maßanforderungen hergestellt werden.
Im Gegensatz zur herkömmlichen Verkabelung kann eine Sammelschiene einen kompakten, wiederholbaren Strompfad mit definierten Kontaktflächen und Montagepositionen bereitstellen. Dies macht es besonders nützlich in Batteriepacks, wo der verfügbare Platz begrenzt ist und elektrische Verbindungen unter Vibrationen und Temperaturschwankungen stabil bleiben müssen.
Ein typisches EV-Batteriesystem kann mehrere Sammelschienenebenen enthalten:
- Zellverbindungen:Verbinden Sie einzelne Zellen oder Zellgruppen innerhalb eines Moduls.
- Modulanschlüsse:Übertragen Sie Strom zwischen Batteriemodulen und unterstützen Sie die erforderliche Reihen- oder Parallelkonfiguration.
- Sammelschienen auf Paketebene:Verbinden Sie Module mit Hochspannungsverteilungskomponenten, einschließlich Schützen, Sicherungen und Ausgangsklemmen.
- Anschlüsse Leistungselektronik:Verknüpfen Sie Batteriesysteme mit Wechselrichtern, Gleichstromverteilungsbaugruppen oder anderen Hochstromgeräten.
Die konkrete Ausführung hängt vom Zellformat, der Systemspannung, dem Stromprofil, der Anschlussart, dem verfügbaren Einbauraum und den Sicherheitsanforderungen ab. Eine erfolgreiche Stromschiene ist daher mehr als ein Stück Kupfer: Sie ist eine technische Komponente, die als Teil der gesamten elektrischen und mechanischen Baugruppe funktionieren muss.
2. Warum ist Kupfer in Batteriesystemen für Elektrofahrzeuge wichtig?
Kupfer wird häufig für Hochstrom-Batterieverbindungen verwendet, da es eine hohe elektrische Leitfähigkeit mit guter Wärmeleitfähigkeit, Formbarkeit und Kompatibilität mit vielen etablierten Herstellungs- und Oberflächenveredelungsprozessen kombiniert.
Diese Eigenschaften helfen Ingenieuren, kompakte Strompfade zu entwickeln und gleichzeitig elektrische Verluste zu kontrollieren und zuverlässige Verbindungen zu unterstützen. Allerdings ist Kupfer allein kein Garant für eine gute Leistung. Auch Abmessungen, Verbindungen, Kühlbedingungen, Isolierung und Fertigungsqualität müssen berücksichtigt werden.
Geringerer elektrischer Widerstand
Der elektrische Widerstand erzeugt Wärme, wenn Strom durch einen Leiter fließt. Eine richtig dimensionierte Kupfersammelschiene kann Widerstandsverluste und Spannungsabfälle begrenzen und so zur Erhaltung der Leistungsübertragungseffizienz beitragen. Der Vorteil ist insbesondere bei Hochstrom-Batteriesystemen relevant, wo bereits eine kleine Widerstandserhöhung eine erhebliche Wärmemenge erzeugen kann.
Kompakte Elektroverpackung
Batteriepacks müssen Zellen, Kühlkomponenten, strukturelle Stützen, Sensoren, Schutzvorrichtungen und Isolierung in einem begrenzten Gehäuse unterbringen. Die hohe Leitfähigkeit von Kupfer ermöglicht es Designern, relativ kompakte Leiterquerschnitte zu evaluieren und gleichzeitig die erforderlichen elektrischen und thermischen Grenzwerte einzuhalten.
Anpassbare Fertigung
Kupferbleche, -bänder und -stangen können je nach Bauteildesign geschnitten, gestanzt, gestanzt, gebogen, bearbeitet und plattiert werden. Abhängig von der Anwendung und den Fertigungsmöglichkeiten können diese Prozesse kundenspezifische Lochmuster, geformte Anschlüsse, Montagemerkmale und komplexe dreidimensionale Formen erzeugen.
Potenziell verbesserte Baugruppenkonsistenz
Eine gut gestaltete kundenspezifische Sammelschiene bietet wiederholbare Anschlusspositionen und Montagegeometrien. Dies kann die automatisierte oder halbautomatische Montage vereinfachen, Installationsanpassungen reduzieren und zur Verbesserung der Produktionskonsistenz beitragen.
3. Welche Sammelschienenstruktur passt zu Ihrer Anwendung?
Die Wahl der richtigen Struktur ist eine wichtige frühe Entscheidung, da sie sich auf den Installationsraum, die Flexibilität, die Vibrationstoleranz, die Herstellungsmethoden und die Gesamtkosten des Projekts auswirkt. Zu den gebräuchlichsten Optionen gehören starre Kupfersammelschienen, laminierte flexible Sammelschienen und geflochtene Kupferverbindungen.
| Sammelschienentyp | Typische Anwendung | Hauptvorteile | Wichtige Überlegungen |
|---|---|---|---|
| Starre Kupferschiene | Feste Modulanschlüsse und Hochspannungsverteilung | Stabile Geometrie, kompakte Führung, wiederholbare Montage | Begrenzte Bewegung; Biegegenauigkeit und Einbautoleranzen sind wichtig |
| Laminierte flexible Stromschiene | Kompakte Batteriemodule und Anschlüsse, die durch thermische Bewegung beeinträchtigt werden | Flexible Verbindungszonen und flache Verpackung | Schichtaufbau, Anschlussverklebung und Biegezonendesign erfordern Kontrolle |
| Geflochtener Kupferstecker | Verbindungen, die eine größere Bewegungs- oder Vibrationsanpassung erfordern | Hohe Flexibilität und anpassbares Routing | Anschlussklemmen, freiliegender Leiterschutz und Montageraum |
| Maßgeschneiderte Stromschiene | Begrenzte Platzverhältnisse und komplexe Komponentenanordnungen | Auf die Montage- und Verbindungsstellen abgestimmte Geometrie | Werkzeuge, Rückfederung, Maßtoleranzen und Inspektionszugang |
Wann ist eine starre Stromschiene sinnvoll?
Ein starres Design ist geeignet, wenn die Anschlüsse in festen Positionen bleiben und die Montagestruktur ausreichenden Halt bietet. Es kann besonders praktisch für die Stromverteilung auf Paketebene, Sicherungsanschlüsse und kompakte elektrische Baugruppen sein, bei denen eine konsistente Geometrie wichtig ist.
Wann sollten Sie über eine flexible Stromschiene nachdenken?
Ein flexibles Design kann vorzuziehen sein, wenn die Verbindung Wärmeausdehnung, Herstellungstoleranzen oder relative Bewegung zwischen Komponenten berücksichtigen muss. Laminierte Kupferschienen können eine hohe Stromkapazität mit einem kontrollierten flexiblen Bereich kombinieren, obwohl die Anschlussbereiche und Isolationsübergänge noch eine sorgfältige Konstruktion erfordern.
Bewerten Sie vor der Auswahl einer Struktur den gesamten Installationsbereich, die Bewegungsanforderungen, die Montagereihenfolge, den Servicezugang und die elektrische Belastung. Ein Design, das zu einem CAD-Modell passt, kann immer noch schwierig zu installieren sein, wenn der Werkzeugzugang, der Befestigungsfreiraum oder Produktionstoleranzen nicht berücksichtigt wurden.
4. Wie sollten Sie Kupfermaterialien auswählen?
Die Materialauswahl beeinflusst die Leitfähigkeit, das Umformverhalten, die Verbindungsverträglichkeit, die Oberflächenbehandlung und die Kosten. Die geeignete Qualität hängt vom Herstellungsprozess und der Betriebsumgebung ab und nicht nur von der Kupferreinheit.
| Materialoption | Allgemeine Merkmale | Mögliche Anwendung | Überlegungen zur Auswahl |
|---|---|---|---|
| C11000 / ETP-Kupfer | Hohe elektrische Leitfähigkeit und gute allgemeine Formbarkeit | Viele starre Stromschienen und verschraubte Elektroanschlüsse | Bestätigen Sie Güte, Härte, Formungsanforderungen und Verbindungsprozess |
| C10200 / sauerstofffreies Kupfer | Hohe Leitfähigkeit bei niedrigem Sauerstoffgehalt | Anwendungen mit besonderen Materialreinheits- oder Verbindungsanforderungen | Bewerten Sie den tatsächlichen Schweiß-, Löt- und Wärmeprozess |
| T2 Kupfer | Gemeinsame Kupferbezeichnung in relevanten Lieferketten | Kundenspezifische Kupferbänder, Platten und vorgefertigte Stromschienen | Bestätigen Sie den geltenden Materialstandard und die entsprechenden Qualitätsanforderungen |
| Kupferlegierung | Die Eigenschaften variieren je nach Legierung; Einige Qualitäten bieten eine erhöhte Festigkeit | Spezialkontakte oder Anwendungen mit zusätzlichen mechanischen Anforderungen | Die Leitfähigkeit kann geringer sein als die von hochleitfähigem Kupfer |
Berücksichtigen Sie die Anforderungen an Härte und Umformung
Die Materialhärte beeinflusst Festigkeit, Duktilität, Biegbarkeit und Rückfederung. Eine enge Biegung von dickem Kupfer kann zu Rissen oder Verformungen an der Oberfläche führen, wenn die Materialbeschaffenheit und der Biegeradius ungeeignet sind. Wenn ein Entwurf mehrere Biegungen oder nahe beieinander liegende Löcher enthält, können durch eine Fertigungsprüfung Risiken identifiziert werden, bevor mit der Werkzeugherstellung oder der Massenproduktion begonnen wird.
Passen Sie das Material an die Fügemethode an
An geschraubte, geschweißte, gelötete und laminierte Konstruktionen werden unterschiedliche Anforderungen gestellt. Beispielsweise ist eine Kupfersorte, die für eine herkömmliche Schraubverbindung gut geeignet ist, möglicherweise nicht die beste Option für einen speziellen Schweißprozess. Der Lieferant und der Konstrukteur sollten die Materialkompatibilität mit der vorgesehenen Verbindungsmethode bestätigen und die fertige Verbindung gegebenenfalls validieren.
Geben Sie für die internationale Beschaffung den erforderlichen Materialstandard, die Qualität, die Härte, die Dicke und die zulässigen Substitutionen an. Ein allgemeiner Hinweis wie „hochwertiges Kupfer“ reicht nicht aus, wenn die elektrische Leistung und die wiederholbare Produktion überprüft werden müssen.
5. Wie wirken sich Strom, Widerstand und Wärme auf das Design aus?
Die Stromkapazität ist einer der wichtigsten Faktoren beim Design der Stromschienen für Elektrofahrzeugbatterien. Es gibt jedoch keine allgemein gültige Nennstromstärke, die für jedes Kupferband einer bestimmten Breite und Dicke gilt. Die tatsächliche Leistung hängt von der Leitergeometrie, der Umgebungstemperatur, den Gehäusebedingungen, der Kühlung, dem Verbindungswiderstand und der Dauer der elektrischen Belastung ab.
Verstehen Sie die grundlegenden elektrischen Zusammenhänge
Für ein Gleichstromsystem kann der Strom aus Leistung und Spannung geschätzt werden:
Leiterwiderstand:R = ρL / A
Widerstandsverlustleistung: PVerlust= I²R
In diesen Beziehungen ist I der Strom, P die elektrische Leistung, V die Spannung, R der Widerstand, ρ der Materialwiderstand, L die Leiterlänge und A die Querschnittsfläche. Die Gleichungen stellen einen Ausgangspunkt für Konstruktionsberechnungen dar und ersetzen keine thermische Analyse oder Prüfung.
Besonders wichtig ist der quadrierte Stromterm. Wenn sich der Strom verdoppelt, während der Widerstand unverändert bleibt, erhöht sich der Widerstandsleistungsverlust um den Faktor vier. Daher sind Stromprofil, Arbeitszyklus und Verbindungsqualität entscheidende Faktoren.
Dauer- und Spitzenstrom getrennt auswerten
Bei EV-Batteriesystemen kann es zu kontinuierlicher Entladung, kurzen Beschleunigungsspitzen, regenerativem Bremsen und Ladebelastungen kommen. Diese Betriebsbedingungen können unterschiedliche thermische Anforderungen erzeugen. Ein Design, das eine kurze Spitze toleriert, ist möglicherweise nicht für den kontinuierlich angelegten gleichen Strom geeignet.
Ingenieure sollten Folgendes definieren, bevor sie die Leiterabmessungen festlegen:
- Nennsystemspannung und maximale Betriebsspannung.
- Dauerstrom, Spitzenstrom und Spitzendauer.
- Umgebungstemperatur in der Nähe der Sammelschiene und erwarteter Betriebstemperaturbereich.
- Zulässiger Temperaturanstieg sowohl am Leiter als auch an den Verbindungspunkten.
- Leiterlänge, verfügbarer Querschnitt und Installationsausrichtung.
- Kühlbedingungen, benachbarte Wärmequellen und Gehäusebelüftung.
- Maximal zulässiger Spannungsabfall und entsprechende Schutzanforderungen.
Übersehen Sie nicht den gesamten Wärmepfad
Wärme kann durch Konvektion, Strahlung, Montageteile, angeschlossene Anschlüsse oder nahegelegene Strukturen aus einer Sammelschiene austreten. Isolierung und ein abgedichtetes Gehäuse können die Wärmeableitung verändern. Dadurch können zwei Stromschienen mit identischen Kupferabmessungen in unterschiedlichen Baugruppen unterschiedliche Temperaturen erreichen.
Ein robuster Entwicklungsprozess kombiniert Berechnung, technische Überprüfung und Tests unter repräsentativen Bedingungen. Bei sicherheitskritischen Anwendungen sollte die Temperaturanstiegsvalidierung die vorgesehenen Materialien, die Oberflächenbehandlung, die Befestigungsmethode und die Installationsumgebung widerspiegeln.
6. Wie können Sie Verbindungsausfälle verhindern?
Ein hochwertiger Kupferleiter kann dennoch keine zuverlässige Leistung erbringen, wenn seine Verbindungen schlecht konstruiert sind. Bei hohem Strom kann ein übermäßiger Kontaktwiderstand örtliche Wärme erzeugen, den Oberflächenabbau beschleunigen, die umliegende Isolierung beschädigen oder zur Lockerung der Verbindung beitragen.
Kontaktflächen sorgfältig gestalten
Schraubverbindungen erfordern eine geeignete Kontaktfläche, Oberflächenebenheit, Auswahl der Befestigungselemente und eine kontrollierte Klemmkraft. Lochposition, Grate, Verformung, Verschmutzung und inkompatible Oberflächenbeschaffenheiten können sich alle auf die endgültige Schnittstelle auswirken. Die Montagespezifikation sollte das relevante Schraubendrehmoment oder Befestigungsverfahren festlegen und es nicht dem individuellen Urteil des Bedieners überlassen.
Kontrollieren Sie geschweißte und laminierte Verbindungen
Flexible laminierte Stromschienen verwenden häufig geklebte oder geschweißte Anschlusszonen, um mehrere Kupferschichten zu verbinden. Die Verbindung muss eine ausreichende elektrische Kontinuität und mechanische Integrität gewährleisten, ohne den flexiblen Abschnitt zu beschädigen. Schweißparameter, Anschlussgeometrie, Wärmeeintrag und Prüfmethoden sollten für den tatsächlichen Materialstapel festgelegt werden.
Planen Sie Vibrationen und Temperaturwechsel ein
Elektrofahrzeuge sind wiederholten Vibrationen und Temperaturschwankungen ausgesetzt. Unterschiede in der Wärmeausdehnung zwischen verbundenen Komponenten können eine Belastung für Stromschienen und Befestigungselemente darstellen. Flexible Abschnitte, geeignete Stützen, entsprechende Abstände und qualifizierte Verbindungsmethoden können helfen, diesen Bedingungen gerecht zu werden.
| Mögliches Problem | Mögliche Konsequenz | Vorbeugende Maßnahme |
|---|---|---|
| Zu hoher Kontaktwiderstand | Lokale Erwärmung und erhöhter Leistungsverlust | Überprüfen Sie die Kontaktgeometrie, die Oberflächenbeschaffenheit und die Befestigungskontrollen |
| Falsche Lochposition | Montageschwierigkeiten oder ungleichmäßiger Anpressdruck | Legen Sie Funktionstoleranzen fest und prüfen Sie kritische Abmessungen |
| Knacken in einer Kurve | Reduzierte mechanische Integrität oder elektrische Kontinuität | Überprüfen Sie die Materialhärte und den Biegeradius |
| Schlechte Schweißqualität | Instabiler Widerstand oder mechanische Trennung | Qualifizieren Sie den Fügeprozess und legen Sie Prüfkriterien fest |
| Befestigungselement lockert sich | Veränderter Kontaktwiderstand während des Betriebs | Verwenden Sie eine geeignete Befestigungskonstruktion und ein geeignetes Montageverfahren |
7. Wie verbessern Beschichtung und Isolierung die Sicherheit?
Oberflächenbehandlung und Isolierung sind funktionale Designentscheidungen und nicht nur kosmetische Veredelungsoptionen. Sie können das Kontaktverhalten, die Korrosionsbeständigkeit, die elektrische Isolierung, die Montagekonsistenz und die Betriebssicherheit beeinflussen.
Wählen Sie eine Beschichtung für die Kontaktumgebung
Zinn-, Nickel- und Silberbeschichtungen können in verschiedenen Sammelschienenanwendungen verwendet werden. Aufgrund seiner Kosten und praktischen Kontakteigenschaften wird Zinn häufig für viele elektrische Kontaktschnittstellen in Betracht gezogen. Nickel kann für bestimmte Temperatur- oder Umgebungsanforderungen geeignet sein, während Silber in Betracht gezogen werden kann, wenn seine elektrischen Kontakteigenschaften die zusätzlichen Kosten rechtfertigen.
Bei der endgültigen Auswahl müssen der Gegenanschluss, die Betriebstemperatur, die Luftfeuchtigkeit, die Verschmutzung, die Korrosionseinwirkung, der Kontaktdruck und die geltenden Produktanforderungen berücksichtigt werden. Überzugsdicke, Abdeckung, Maskierung und Inspektionskriterien sollten dort angegeben werden, wo sie sich auf die Funktionalität auswirken.
Geben Sie die Isolierung entsprechend der Systemspannung an
Je nach Design können für Sammelschienen Schrumpfschläuche, Polymerhülsen, geformte Abdeckungen, Epoxidbeschichtungen oder andere technische Isoliersysteme verwendet werden. Jede Lösung stellt unterschiedliche Anforderungen an Temperaturbeständigkeit, dielektrische Leistung, mechanischen Schutz und Herstellbarkeit.
Auch bei Hochspannungsbaugruppen sind entsprechende Kriech- und Luftstrecken erforderlich. Diese Abstände hängen vom geltenden Sicherheitsrahmen, der Arbeitsspannung, der Isolationsanordnung, den Umgebungsbedingungen und der Produktkonstruktion ab. Sie sollten vom verantwortlichen Konstrukteur erstellt und nicht aus einem generischen Sammelschienenplan ausgewählt werden.
Die Isolierung muss außerdem mit Bögen, Kontaktfenstern, Befestigungsbereichen und Montagewerkzeugen kompatibel sein. Schlecht definierte freiliegende Metallbereiche können zu unregelmäßigem manuellen Zuschneiden, versehentlichen Schäden oder einem verringerten elektrischen Schutz führen.
8. Welche Herstellungsprozesse gewährleisten eine gleichbleibende Qualität?
Die Fertigungsqualität hängt davon ab, wie gut Material, Werkzeug, Formfolge, Oberflächenveredelung und Prüfplan zusammenarbeiten. Der am besten geeignete Prozess hängt von der Bauteilgeometrie, der Materialstärke, den Toleranzanforderungen, der Prototypenmenge und dem erwarteten Produktionsvolumen ab.
Schritt 1: Überprüfung von Design und Herstellbarkeit
Vor der Produktion sollte der Hersteller die Zeichnung, Materialspezifikation, Lochpositionen, Biegegeometrie, Kontaktflächen, Beschichtungszonen und Isolierungsanforderungen überprüfen. Diese Überprüfung hilft dabei, Funktionen zu identifizieren, die die Kosten erhöhen oder Qualitätsrisiken verursachen können.
Schritt 2: Materialvorbereitung und Zuschnitt
Kupferbleche, -bänder oder -stangen werden gemäß der genehmigten Materialspezifikation vorbereitet. Laserschneiden, Stanzen, Prägen, CNC-Bearbeitung oder andere geeignete Verfahren können je nach erforderlicher Geometrie und Produktionsökonomie ausgewählt werden.
Schritt 3: Formgebung und Maßkontrolle
Biege- und Umformoperationen legen die endgültige Geometrie fest. Die Materialrückfederung, der Biegeradius, die Werkzeuggenauigkeit und die Beziehung zwischen Loch und Biegung können sich auf die Passung der Baugruppe auswirken. Kritische Abmessungen sollten identifiziert werden, bevor der Inspektionsplan fertiggestellt wird.
Schritt 4: Fügen und Oberflächenveredelung
Abhängig von der Konstruktion muss das Bauteil möglicherweise geschweißt, mit Anschlüssen verbunden, entgratet, plattiert, gereinigt oder isoliert werden. Jeder Vorgang sollte mit der ausgewählten Kupfersorte und der vorgesehenen Betriebsumgebung kompatibel sein.
Schritt 5: Inspektion und Validierung
Ein geeigneter Qualitätsplan kann folgende Prüfungen umfassen:
- Materialzertifikate und Materialeingangsprüfung.
- Maßprüfung von Dicke, Breite, Lochpositionen, Biegewinkeln und Ebenheit.
- Visuelle Prüfung auf Risse, Grate, Kratzer und Oberflächenfehler.
- Überprüfung der Beschichtungsdicke und -abdeckung, sofern angegeben.
- Elektrische Widerstands- oder Durchgangsprüfungen.
- Prüfung der Verbindungsfestigkeit, des Temperaturanstiegs, der Isolierung oder der Umgebungsbedingungen, sofern das Projekt dies erfordert.
Nicht jede Komponente erfordert jeden Test. Der Prüfplan sollte auf der Funktion des Teils, den Kundenanforderungen, den geltenden Normen und der Risikobewertung basieren. Wenn Produktionskontrollen oder formelle Qualifikationsdokumente für die Automobilindustrie erforderlich sind, sollten diese Erwartungen vor der Massenproduktion vereinbart werden.
9. Wie können Käufer Beschaffungsrisiken reduzieren?
Für Beschaffungsteams besteht die größte Herausforderung darin, eine Komponente zu erhalten, die die technischen Anforderungen zu wettbewerbsfähigen Gesamtkosten erfüllt. Bei einem Angebot, das nur auf dem Kupfergewicht oder den Außenabmessungen basiert, können wesentliche Herstellungs- und Validierungsanforderungen weggelassen werden.
Bereiten Sie eine vollständige Angebotsanfrage vor
Eine klare Angebotsanfrage hilft dem Hersteller, das Design zu bewerten, Produktionsrisiken zu identifizieren und den geeigneten Prozess anzubieten. Stellen Sie nach Möglichkeit eine 2D-Konstruktionszeichnung und eine 3D-CAD-Datei zusammen mit den folgenden Informationen bereit.
| RFQ-Anforderung | Zu liefernde Informationen | Warum es wichtig ist |
|---|---|---|
| Anwendung | Batteriepaket, Modul, Stromverteilereinheit oder zugehörige Ausrüstung für Elektrofahrzeuge | Definiert Betriebsbedingungen und funktionale Anforderungen |
| Elektrische Last | Spannung, Dauerstrom, Spitzenstrom, Einschaltdauer | Unterstützt die elektrische und thermische Bewertung |
| Material | Kupfersorte, Härte, Dicke und alle zugelassenen Äquivalente | Beeinflusst Leistung, Formbarkeit und Materialkosten |
| Abmessungen | 2D-Zeichnung, 3D-Modell, Toleranzen, Löcher, Biegungen und Montageschnittstellen | Ermöglicht eine Überprüfung der Herstellbarkeit und ein genaues Angebot |
| Oberflächenbehandlung | Beschichtungstyp, Dicke, Abdeckung und Maskierungsbereiche | Bestimmt die Endbearbeitungskosten und Kontaktanforderungen |
| Isolierung | Material, Abdeckung, Dicke, Farbe und elektrische Anforderungen | Unterstützt die Sicherheits- und Produktionsplanung |
| Menge | Prototypenmenge, Pilotauftrag und prognostizierter Jahresbedarf | Hilft bei der Bestimmung von Werkzeugen und Produktionsmethoden |
| Qualitätsdokumente | Prüfberichte, Materialzertifikate, Prüfanforderungen und Rückverfolgbarkeit | Stimmt die Akzeptanzkriterien mit den Projektanforderungen überein |
Bewerten Sie die Gesamtkosten, nicht nur den Stückpreis
Der Kaufpreis ist nur ein Teil der Gesamtkosten. Werkzeuge, Materialnutzung, Sekundärverarbeitung, Beschichtung, Isolierung, Inspektion, Verpackung, Durchlaufzeit und technische Änderungen können sich alle auf die Projektökonomie auswirken.
Ein Lieferant, der einen niedrigeren Anfangspreis anbietet, ist möglicherweise nicht die wirtschaftlichste Wahl, wenn das Teil wiederholte Anpassungen erfordert oder inkonsistente Montageergebnisse liefert. Umgekehrt können unnötig enge Toleranzen, eine übermäßige Beschichtungsabdeckung oder eine übermäßig komplexe Geometrie die Kosten erhöhen, ohne einen nennenswerten funktionalen Vorteil zu bieten.
Überprüfen Sie die Fähigkeiten der Lieferanten vor der Produktion
Fragen Sie potenzielle Hersteller, wie sie die Materialkonsistenz, kritische Abmessungen, Grate, Biegungen, Beschichtung und die Rückverfolgbarkeit der fertigen Teile kontrollieren. Fordern Sie gegebenenfalls Muster oder Prüfprotokolle an und vereinbaren Sie Abnahmekriterien, bevor Sie einen Großauftrag erteilen.
Für Käufer, die maßgeschneiderte Metallkomponenten entwickeln,Xiamen Lijingda Hardware Products Co., Ltd.können in den Lieferantenbewertungsprozess für relevante Hardware- und Präzisionsmetallproduktanforderungen einbezogen werden. Bevor Sie eine Bestellung für eine Kupfersammelschiene für eine Elektrofahrzeugbatterie aufgeben, vergewissern Sie sich über die spezifischen Fertigungskapazitäten des Unternehmens für Sammelschienen, die Materialoptionen, die verfügbaren Verbindungs- und Endbearbeitungsverfahren, die Qualitätsdokumentation und die Erfahrung mit der beabsichtigten Anwendung.
Der effektivste Beschaffungsprozess bringt Entwicklungs- und Einkaufsteams frühzeitig zusammen. Wenn die elektrischen Anforderungen, Zeichnungen, Produktionsmethoden und Abnahmekriterien vor dem Angebot abgestimmt werden, können beide Seiten vermeidbare Überarbeitungen reduzieren und den Übergang vom Prototyp zur Produktion verbessern.
10. Häufig gestellte Fragen
1. Was ist der Hauptzweck einer Kupfersammelschiene für eine Elektrofahrzeugbatterie?
Sein Hauptzweck besteht darin, elektrischen Strom zwischen Batteriezellen, Modulen und Hochspannungskomponenten zu übertragen. Eine richtig konstruierte Sammelschiene sorgt für geringe elektrische Verluste, einen kontrollierten Temperaturanstieg, eine kompakte Verpackung und zuverlässige elektrische Verbindungen.
2. Warum wird üblicherweise Kupfer anstelle von Aluminium verwendet?
Kupfer bietet bei gleicher Querschnittsfläche eine höhere elektrische Leitfähigkeit sowie eine gute Wärmeleitfähigkeit und bewährte Fertigungsmöglichkeiten. Aluminium bietet möglicherweise Gewichts- und Materialkostenvorteile, erfordert jedoch im Allgemeinen einen größeren Querschnitt für einen vergleichbaren elektrischen Widerstand und sorgfältige Beachtung von Oxidschichten und Verbindungen aus unterschiedlichen Metallen. Das beste Material hängt von den Systemanforderungen ab.
3. Wie bestimme ich die richtige Dicke der Kupferschienen?
Die Dicke kann nicht allein aus dem Strom ausgewählt werden. Ingenieure müssen Stromprofil, Leiterbreite und -länge, Kühlbedingungen, Gehäusetemperatur, Kontaktwiderstand, zulässigen Temperaturanstieg und verfügbaren Installationsraum bewerten. Auf die Berechnungen sollte eine anwendungsgerechte Validierung folgen.
4. Sind starre Kupferschienen für Umgebungen mit hohen Vibrationen geeignet?
Starre Stromschienen können in Fahrzeugsystemen eingesetzt werden, wenn Montage, Halterung, Abstand und Verbindungsdesign die zu erwartenden mechanischen Belastungen berücksichtigen. Wenn relative Bewegung oder Wärmeausdehnung erheblich sind, kann eine laminierte flexible Sammelschiene oder eine geflochtene Verbindung besser geeignet sein.
5. Welche Beschichtung eignet sich am besten für die Kupfersammelschiene einer Elektrofahrzeugbatterie?
Es gibt keine universell beste Option. Je nach Gegenmaterial, Betriebstemperatur, Korrosionseinwirkung, Kontaktanforderungen und Kostenziel können Zinn, Nickel, Silber oder eine unbeschichtete Oberfläche geeignet sein. In der Spezifikation sollten die ausgewählte Oberfläche und die erforderliche Dicke oder Abdeckung angegeben werden.
6. Was führt zur Überhitzung einer Kupferschiene?
Häufige Ursachen sind ein unzureichender Leiterquerschnitt, ein zu hoher Strom, eine unzureichende Wärmeableitung, ein hoher Übergangswiderstand, eine schlechte Befestigung, fehlerhafte Schweißnähte oder ungeeignete Betriebsbedingungen. Das Messen der Temperaturen sowohl am Leiterkörper als auch an den Anschlusspunkten kann dabei helfen, die Quelle zu identifizieren.
7. Welche Dateien sollte ich für ein Angebot an einen Sammelschienenhersteller senden?
Stellen Sie im Idealfall eine bemaßte 2D-Zeichnung, ein STEP- oder gleichwertiges 3D-CAD-Modell, Material- und Oberflächenanforderungen, elektrische Betriebsbedingungen, Jahresbedarf und Inspektionsanforderungen bereit. Befindet sich das Design noch in der Entwicklung, können eine vorläufige Zeichnung und eine Anwendungsbeschreibung dabei helfen, eine Herstellbarkeitsprüfung einzuleiten.
8. Welche Qualitätsprüfungen sind für eine kundenspezifische Batteriesammelschiene für Elektrofahrzeuge wichtig?
Zu den typischen Prüfungen gehören Materialprüfung, Maßprüfung, Sichtprüfung, Gratkontrolle, Beschichtungsprüfung sowie elektrische Durchgangs- oder Widerstandsprüfung. Abhängig von der Anwendung können auch Verbindungsfestigkeits-, Temperaturanstiegs-, Isolations-, Vibrations- oder Umwelttests erforderlich sein.
9. Können Kupfersammelschienen für Elektrofahrzeugbatterien individuell angepasst werden?
Ja. Bei kundenspezifischen Designs können Leiterabmessungen, Lochmuster, Biegewinkel, Anschlussgeometrie, Beschichtung, Isolierung und andere Funktionsmerkmale festgelegt werden. Die Machbarkeit hängt von der tatsächlichen Ausrüstung, der Materialpalette, den Verbindungsmethoden, den Werkzeugmöglichkeiten und den Qualitätskontrollen des Lieferanten ab.
10. Wie kann ich die Kosten einer kundenspezifischen Kupfersammelschiene senken?
Stellen Sie vollständige Spezifikationen bereit, vermeiden Sie unnötige Toleranzen, optimieren Sie Loch- und Biegeanordnungen, wählen Sie eine geeignete Fertigungsmethode für die Bestellmenge aus und definieren Sie funktionale Beschichtungs- und Isolationszonen klar. Kostensenkungen sollten niemals die aktuelle Kapazität, die thermischen Grenzen, die Isolationssicherheit oder die erforderliche Verbindungszuverlässigkeit gefährden.
